Напиши власний прохід транспілятора

Версії пакетів

Код на цій сторінці розроблено з використанням наступних вимог. Рекомендуємо використовувати ці версії або новіші.

qiskit[all]~=2.3.0

Qiskit SDK дозволяє створювати власні проходи транспіляції та запускати їх через об'єкт PassManager або додавати до StagedPassManager. Тут ми покажемо, як написати прохід транспілятора, зосередившись на побудові проходу, який виконує Pauli twirling на шумних квантових вентилях у квантовій схемі. У цьому прикладі використовується DAG — об'єкт, яким маніпулює тип проходу TransformationPass.

# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit

Передумови: представлення у вигляді DAG

Перш ніж будувати прохід, важливо ознайомитися з внутрішнім представленням квантових схем у Qiskit — направленим ациклічним графом (DAG) (дивись цей посібник для огляду). Щоб виконати ці кроки, встанови бібліотеку graphviz для функцій відображення DAG.

У Qiskit під час етапів транспіляції схеми представляються у вигляді DAG. Загалом DAG складається з вершин (також відомих як «вузли») та направлених ребер, що з'єднують пари вершин у певній орієнтації. Це представлення зберігається у вигляді об'єктів qiskit.dagcircuit.DAGCircuit, що складаються з окремих об'єктів DagNode. Перевага цього представлення над простим списком вентилів (тобто netlist) полягає в тому, що потік інформації між операціями є явним, що полегшує прийняття рішень щодо перетворень.

У цьому прикладі DAG ілюструється шляхом створення простої схеми, яка готує стан Белла та застосовує поворот $R_Z$ залежно від результату вимірювання.

  from qiskit import QuantumRegister, ClassicalRegister, QuantumCircuit
  import numpy as np

  qr = QuantumRegister(3, 'qr')
  cr = ClassicalRegister(3, 'cr')
  qc = QuantumCircuit(qr, cr)

  qc.h(qr[0])
  qc.cx(qr[0], qr[1])
  qc.measure(qr[0], cr[0])
  qc.rz(np.pi/2, qr[1]).c_if(cr, 2)
  qc.draw(output='mpl')

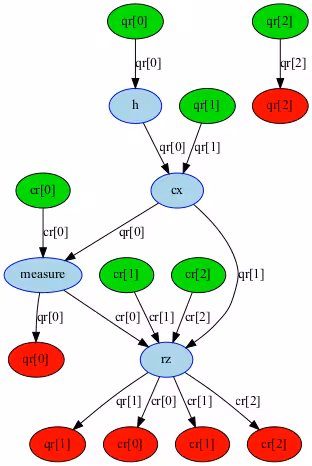

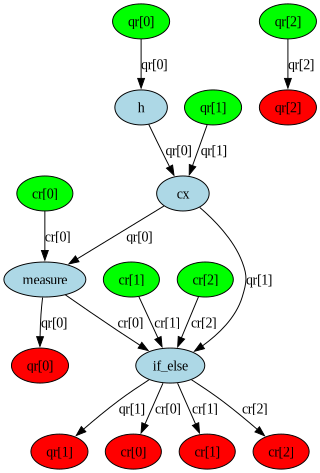

Використай функцію qiskit.tools.visualization.dag_drawer(), щоб переглянути DAG цієї схеми. Існує три види вузлів графа: вузли кубіт/класичного біту (зелені), вузли операцій (сині) та вихідні вузли (червоні). Кожне ребро показує потік даних (або залежність) між двома вузлами.

from qiskit.converters import circuit_to_dag
from qiskit.tools.visualization import dag_drawer

dag = circuit_to_dag(qc)
dag_drawer(dag)

Проходи транспілятора

Проходи транспілятора класифікуються як AnalysisPass або TransformationPass. Проходи загалом працюють з DAG і property_set — словникоподібним об'єктом для зберігання властивостей, визначених аналітичними проходами. Аналітичні проходи працюють як з DAG, так і з його property_set. Вони не можуть модифікувати DAG, але можуть змінювати property_set. Це відрізняє їх від проходів перетворення, які модифікують DAG і можуть читати (але не записувати) property_set. Наприклад, проходи перетворення транслюють схему до її ISA або виконують маршрутизацію, вставляючи вентилі SWAP там, де потрібно.

Створи прохід транспілятора PauliTwirl

У наступному прикладі будується прохід транспілятора, який додає Pauli twirls. Pauli twirling — це стратегія придушення помилок, що рандомізує взаємодію кубітів із шумними каналами, якими в цьому прикладі вважаються двокубітні вентилі (оскільки вони набагато більш схильні до помилок, ніж однокубітні вентилі). Pauli twirls не впливають на роботу двокубітних вентилів. Вони підібрані так, що ті, що застосовуються до двокубітного вентиля (зліва), компенсуються тими, що застосовуються після нього (справа). У цьому сенсі двокубітні операції ідентичні, але спосіб їхнього виконання відрізняється. Одна з переваг Pauli twirling полягає в тому, що він перетворює когерентні помилки на стохастичні, які можна зменшити шляхом усереднення за більшою кількістю вимірювань.

Проходи транспілятора діють на DAG, тому важливим методом для перевизначення є .run(), який приймає DAG як вхід. Ініціалізація пар Паулі, як показано нижче, зберігає операцію кожного двокубітного вентиля. Це робиться за допомогою допоміжного методу build_twirl_set, який перебирає кожен двокубітний Паулі (отриманий з pauli_basis(2)) і знаходить інший Паулі, що зберігає операцію.

З DAG використовуй метод op_nodes(), щоб повернути всі його вузли. DAG також можна використовувати для збирання «серій» — послідовностей вузлів, що виконуються безперервно на кубіті. Їх можна зібрати як однокубітні серії за допомогою collect_1q_runs, двокубітні серії — за допомогою collect_2q_runs, а серії вузлів, де назви інструкцій є у списку імен, — за допомогою collect_runs. DAGCircuit має багато методів для пошуку та обходу графа. Один із часто використовуваних методів — topological_op_nodes, який повертає вузли у порядку залежностей. Інші методи, наприклад bfs_successors, використовуються переважно для визначення того, як вузли взаємодіють із наступними операціями в DAG.

У прикладі ми хочемо замінити кожен вузол, що представляє інструкцію, підсхемою, побудованою як міні-DAG. До міні-DAG додається двокубітний квантовий регістр. Операції додаються до міні-DAG за допомогою apply_operation_back, що розміщує Instruction на виході міні-DAG (тоді як apply_operation_front розміщував би її на вході). Потім вузол замінюється міні-DAG за допомогою substitute_node_with_dag, і процес продовжується для кожного екземпляра CXGate та ECRGate у DAG (що відповідає двокубітним базовим вентилям на backend-ах IBM®).

from qiskit.dagcircuit import DAGCircuit
from qiskit.circuit import QuantumCircuit, QuantumRegister, Gate
from qiskit.circuit.library import CXGate, ECRGate
from qiskit.transpiler import PassManager
from qiskit.transpiler.basepasses import TransformationPass
from qiskit.quantum_info import Operator, pauli_basis

import numpy as np

from typing import Iterable, Optional

class PauliTwirl(TransformationPass):
    """Add Pauli twirls to two-qubit gates."""

    def __init__(
        self,
        gates_to_twirl: Optional[Iterable[Gate]] = None,
    ):
        """
        Args:
            gates_to_twirl: Names of gates to twirl. The default behavior is to twirl all
                two-qubit basis gates, `cx` and `ecr` for IBM backends.
        """
        if gates_to_twirl is None:
            gates_to_twirl = [CXGate(), ECRGate()]
        self.gates_to_twirl = gates_to_twirl
        self.build_twirl_set()
        super().__init__()

    def build_twirl_set(self):
        """
        Build a set of Paulis to twirl for each gate and store internally as .twirl_set.
        """
        self.twirl_set = {}

        # iterate through gates to be twirled
        for twirl_gate in self.gates_to_twirl:
            twirl_list = []

            # iterate through Paulis on left of gate to twirl
            for pauli_left in pauli_basis(2):
                # iterate through Paulis on right of gate to twirl
                for pauli_right in pauli_basis(2):
                    # save pairs that produce identical operation as gate to twirl
                    if (Operator(pauli_left) @ Operator(twirl_gate)).equiv(
                        Operator(twirl_gate) @ pauli_right
                    ):
                        twirl_list.append((pauli_left, pauli_right))

            self.twirl_set[twirl_gate.name] = twirl_list

    def run(
        self,
        dag: DAGCircuit,
    ) -> DAGCircuit:
        # collect all nodes in DAG and proceed if it is to be twirled
        twirling_gate_classes = tuple(
            gate.base_class for gate in self.gates_to_twirl
        )
        for node in dag.op_nodes():
            if not isinstance(node.op, twirling_gate_classes):
                continue

            # random integer to select Pauli twirl pair
            pauli_index = np.random.randint(
                0, len(self.twirl_set[node.op.name])
            )
            twirl_pair = self.twirl_set[node.op.name][pauli_index]

            # instantiate mini_dag and attach quantum register
            mini_dag = DAGCircuit()
            register = QuantumRegister(2)
            mini_dag.add_qreg(register)

            # apply left Pauli, gate to twirl, and right Pauli to empty mini-DAG
            mini_dag.apply_operation_back(
                twirl_pair[0].to_instruction(), [register[0], register[1]]
            )
            mini_dag.apply_operation_back(node.op, [register[0], register[1]])
            mini_dag.apply_operation_back(
                twirl_pair[1].to_instruction(), [register[0], register[1]]
            )

            # substitute gate to twirl node with twirling mini-DAG
            dag.substitute_node_with_dag(node, mini_dag)

        return dag

Використай прохід транспілятора PauliTwirl

Наступний код використовує створений вище прохід для транспіляції схеми. Розглянемо просту схему з вентилями cx та ecr.

qc = QuantumCircuit(3)
qc.cx(0, 1)
qc.ecr(1, 2)
qc.ecr(1, 0)
qc.cx(2, 1)
qc.draw("mpl")

Щоб застосувати власний прохід, побудуй менеджер проходів із проходом PauliTwirl і запусти його на 50 схемах.

pm = PassManager([PauliTwirl()])
twirled_qcs = [pm.run(qc) for _ in range(50)]

Тепер кожен двокубітний вентиль оточений двома Паулі.

twirled_qcs[-1].draw("mpl")

Оператори однакові, якщо використати Operator з qiskit.quantum_info:

np.all([Operator(twirled_qc).equiv(qc) for twirled_qc in twirled_qcs])

np.True_

Наступні кроки

Рекомендації

• Щоб дізнатися, як використовувати функцію generate_preset_passmanager замість написання власних проходів, почни з теми Налаштування транспіляції за замовчуванням і параметри конфігурації.
• Спробуй посібник Порівняння налаштувань транспілятора.
• Ознайомся з документацією API транспілятора.
