Зменшення глибини схем за допомогою зворотного поширення операторів
Зворотне поширення операторів — це техніка, яка передбачає поглинання операцій з кінця квантової схеми в оператор Паулі, що за звичай зменшує глибину схеми ціною збільшення кількості доданків у операторі. Мета полягає в тому, щоб виконати зворотне поширення якомога глибше у схему, не допускаючи надмірного зростання оператора.
Один зі способів дозволити глибше зворотне поширення у схему, водночас запобігаючи надмірному зростанню оператора, — це відкидати доданки з малими коефіцієнтами, замість того щоб додавати їх до оператора. Відкидання доданків може призвести до меншої кількості квантових схем для виконання, однак це спричиняє деяку похибку в кінцевому обчисленні значення очікування, пропорційну величині коефіцієнтів відкинутих доданків. У цьому посібнику ми реалізуємо шаблон Qiskit для моделювання квантової динаміки ланцюжка спінів Гейзенберга за допомогою зворотного поширення операторів:
- Крок 1: Відображення на квантову задачу

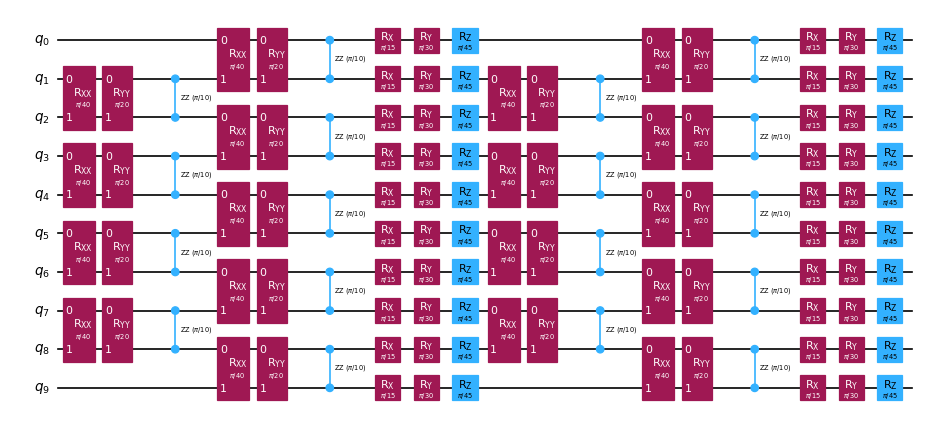

- Відображення Гамільтоніана, еволюційованого в часі, на квантову схему
- Крок 2: Оптимізація задачі

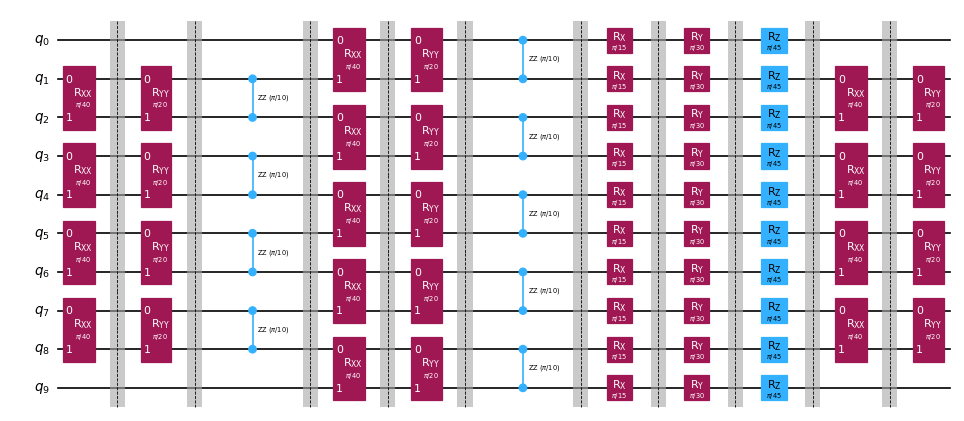

- Розбиття схеми на зрізи
- Зворотне поширення зрізів зі схеми на спостережуваний оператор Паулі

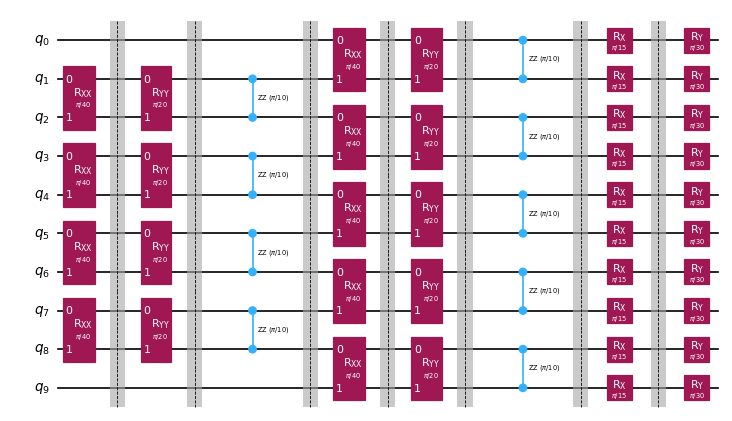

- Об'єднання зрізів, що залишились, в єдину схему
- Транспіляція схеми для Backend
- Крок 3: Виконання експериментів
- Обчислення значення очікування за допомогою зменшеної схеми та розширеного спостережуваного оператора за допомогою StatevectorEstimator для простоти в цьому блокноті
- Крок 4: Відновлення результатів
- Н/Д
Примітка: Qiskit умовно описує шари як розбиття глибини 1 схеми по всіх Qubit. Цей пакет використовує термін зрізи для опису шарів довільної глибини. Функція qiskit_addon_obp.backpropagate призначена для зворотного поширення цілих зрізів за раз, тому вибір способу розбиття квантової схеми може суттєво вплинути на ефективність зворотного поширення для конкретної задачі. Більше про зрізи ти дізнаєшся нижче.
Крок 1: Відображення на квантову задачу
Відображення часової еволюції квантової моделі Гейзенберга на квантовий експеримент.
Пакет qiskit_addon_utils надає деякі функції багаторазового використання для різних цілей.
Його модуль qiskit_addon_utils.problem_generators надає функції для генерації Гамільтоніанів гейзенберзького типу на заданому графі зв'язності. Це й граф може бути або rustworkx.PyGraph, або CouplingMap, що робить його зручним для використання у робочих процесах на базі Qiskit.
Нижче ми спочатку генеруємо CouplingMap типу heavy-hex, з якого виділяємо лінійний ланцюжок із 10 Qubit. Зверни увагу, що індекси цієї нової reduced_coupling_map знову починаються з нуля.
# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit qiskit-addon-obp qiskit-addon-utils qiskit-ibm-runtime rustworkx
from qiskit.transpiler import CouplingMap
coupling_map = CouplingMap.from_heavy_hex(3, bidirectional=False)
# Choose a 10-qubit linear chain on this coupling map
reduced_coupling_map = coupling_map.reduce([0, 13, 1, 14, 10, 16, 5, 12, 8, 18])
from rustworkx.visualization import graphviz_draw
graphviz_draw(reduced_coupling_map.graph, method="circo")
Далі ми генеруємо оператор Паулі, що моделює Гамільтоніан Гейзенберга XYZ.
J_{y} \sigma_j^{y} \sigma_{k}^{y} + J_{z} \sigma_j^{z} \sigma_{k}^{z}) + \sum_{j\in V} (h_{x} \sigma_j^{x} + h_{y} \sigma_j^{y} + h_{z} \sigma_j^{z})$$ Де $G(V,E)$ — граф наданої карти зв'язності. ```python import numpy as np from qiskit_addon_utils.problem_generators import generate_xyz_hamiltonian # Get a qubit operator describing the Heisenberg XYZ model hamiltonian = generate_xyz_hamiltonian( reduced_coupling_map, coupling_constants=(np.pi / 8, np.pi / 4, np.pi / 2), ext_magnetic_field=(np.pi / 3, np.pi / 6, np.pi / 9), ) print(hamiltonian) ``` ```text SparsePauliOp(['IIIIIIIXXI', 'IIIIIIIYYI', 'IIIIIIIZZI', 'IIIIIXXIII', 'IIIIIYYIII', 'IIIIIZZIII', 'IIIXXIIIII', 'IIIYYIIIII', 'IIIZZIIIII', 'IXXIIIIIII', 'IYYIIIIIII', 'IZZIIIIIII', 'IIIIIIIIXX', 'IIIIIIIIYY', 'IIIIIIIIZZ', 'IIIIIIXXII', 'IIIIIIYYII', 'IIIIIIZZII', 'IIIIXXIIII', 'IIIIYYIIII', 'IIIIZZIIII', 'IIXXIIIIII', 'IIYYIIIIII', 'IIZZIIIIII', 'XXIIIIIIII', 'YYIIIIIIII', 'ZZIIIIIIII', 'IIIIIIIIIX', 'IIIIIIIIIY', 'IIIIIIIIIZ', 'IIIIIIIIXI', 'IIIIIIIIYI', 'IIIIIIIIZI', 'IIIIIIIXII', 'IIIIIIIYII', 'IIIIIIIZII', 'IIIIIIXIII', 'IIIIIIYIII', 'IIIIIIZIII', 'IIIIIXIIII', 'IIIIIYIIII', 'IIIIIZIIII', 'IIIIXIIIII', 'IIIIYIIIII', 'IIIIZIIIII', 'IIIXIIIIII', 'IIIYIIIIII', 'IIIZIIIIII', 'IIXIIIIIII', 'IIYIIIIIII', 'IIZIIIIIII', 'IXIIIIIIII', 'IYIIIIIIII', 'IZIIIIIIII', 'XIIIIIIIII', 'YIIIIIIIII', 'ZIIIIIIIII'], coeffs=[0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 0.39269908+0.j, 0.78539816+0.j, 1.57079633+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j, 1.04719755+0.j, 0.52359878+0.j, 0.34906585+0.j]) ``` З оператора Qubit ми можемо згенерувати квантову схему, що моделює його часову еволюцію. Знову ж таки, модуль [qiskit_addon_utils.problem_generators](https://qiskit.github.io/qiskit-addon-utils/stubs/qiskit_addon_utils.problem_generators.html) приходить на допомогу з зручною функцією саме для цього: ```python from qiskit.synthesis import LieTrotter from qiskit_addon_utils.problem_generators import generate_time_evolution_circuit circuit = generate_time_evolution_circuit( hamiltonian, time=0.2, synthesis=LieTrotter(reps=2), ) circuit.draw("mpl", style="iqp", scale=0.6) ```  ## Крок 2: Оптимізація задачі \{#step-2-optimize-the-problem} ### Створення зрізів схеми для зворотного поширення \{#create-circuit-slices-to-backpropagate} Пам'ятай, що функція ``backpropagate`` виконуватиме зворотне поширення цілих зрізів схеми за раз, тому вибір способу розбиття може вплинути на ефективність зворотного поширення для конкретної задачі. Тут ми згрупуємо Gate одного типу у зрізи за допомогою функції [slice_by_gate_types](https://qiskit.github.io/qiskit-addon-utils/stubs/qiskit_addon_utils.slicing.slice_by_gate_types.html). Для детальнішого обговорення розбиття схем на зрізи переглянь цей [посібник](https://qiskit.github.io/qiskit-addon-utils/how_tos/create_circuit_slices.html) пакету [qiskit-addon-utils](https://qiskit.github.io/qiskit-addon-utils/index.html). ```python from qiskit_addon_utils.slicing import slice_by_gate_types slices = slice_by_gate_types(circuit) print(f"Separated the circuit into {len(slices)} slices.") ``` ```text Separated the circuit into 18 slices. ``` ### Обмеження розміру оператора під час зворотного поширення \{#constrain-how-large-the-operator-may-grow-during-backpropagation} Під час зворотного поширення кількість доданків в операторі, як правило, швидко наближається до $4^N$, де $N$ — кількість Qubit. Розмір оператора можна обмежити, задавши аргумент ``operator_budget`` функції ``backpropagate``, який приймає екземпляр [OperatorBudget](https://qiskit.github.io/qiskit-addon-obp/stubs/qiskit_addon_obp.utils.simplify.OperatorBudget.html). Тут ми вказуємо, що зворотне поширення має зупинитися, коли кількість поквантово комутуючих груп Паулі в операторі перевищить 8. ```python from qiskit_addon_obp.utils.simplify import OperatorBudget op_budget = OperatorBudget(max_qwc_groups=8) ``` ### Зворотне поширення зрізів зі схеми \{#backpropagate-slices-from-the-circuit} Спочатку ми задамо спостережуваний оператор Паулі-Z на Qubit 0 і виконаємо зворотне поширення зрізів зі схеми часової еволюції доти, доки доданки спостережуваного оператора більше не вдаватиметься об'єднати у 8 або менше поквантово комутуючих груп Паулі. Нижче ти побачиш, що ми виконали зворотне поширення 7 зрізів, але використали лише 6 із 8 відведених груп Паулі. Це означає, що зворотне поширення ще одного зрізу призведе до перевищення кількості груп Паулі понад 8. Ми можемо перевірити це, перевіривши повернуті метадані. ```python from qiskit.quantum_info import SparsePauliOp from qiskit_addon_obp import backpropagate from qiskit_addon_utils.slicing import combine_slices # Specify a single-qubit observable observable = SparsePauliOp("IIIIIIIIIZ") # Backpropagate slices onto the observable bp_obs, remaining_slices, metadata = backpropagate(observable, slices, operator_budget=op_budget) # Recombine the slices remaining after backpropagation bp_circuit = combine_slices(remaining_slices, include_barriers=True) print(f"Backpropagated {metadata.num_backpropagated_slices} slices.") print( f"New observable has {len(bp_obs.paulis)} terms, which can be combined into {len(bp_obs.group_commuting(qubit_wise=True))} groups." ) print( f"Note that backpropagating one more slice would result in {metadata.backpropagation_history[-1].num_paulis[0]} terms " f"across {metadata.backpropagation_history[-1].num_qwc_groups} groups." ) print("The remaining circuit after backpropagation looks as follows:") bp_circuit.draw("mpl", scale=0.6) ``` ```text Backpropagated 7 slices. New observable has 18 terms, which can be combined into 8 groups. Note that backpropagating one more slice would result in 27 terms across 12 groups. The remaining circuit after backpropagation looks as follows: ```  Далі ми задамо ту саму задачу з тими самими обмеженнями на розмір вихідного спостережуваного оператора. Однак цього разу ми виділимо бюджет похибки для кожного зрізу за допомогою функції [setup_budet](https://qiskit.github.io/qiskit-addon-obp/stubs/qiskit_addon_obp.utils.truncating.setup_budget.html). Доданки Паулі з малими коефіцієнтами відкидатимуться з кожного зрізу до вичерпання бюджету похибки, а залишок бюджету переноситиметься до наступного зрізу. Щоб увімкнути це відкидання, нам потрібно налаштувати бюджет похибки наступним чином: ```python from qiskit_addon_obp.utils.truncating import setup_budget truncation_error_budget = setup_budget(max_error_per_slice=0.005) ``` Зверни увагу, що виділяючи похибку `5e-3` на зріз для відкидання, ми можемо прибрати ще 3 зрізи зі схеми, залишаючись у межах початкового бюджету з 8 комутуючих груп Паулі в спостережуваному операторі. За замовчуванням `backpropagate` використовує норму L1 відкинутих коефіцієнтів для обмеження загальної похибки від відкидання. Щодо інших варіантів звернись до [посібника про задання p_norm](https://qiskit.github.io/qiskit-addon-obp/how_tos/bound_error_using_p_norm.html). У цьому конкретному прикладі, де ми виконали зворотне поширення 10 зрізів, загальна похибка від відкидання не має перевищувати ``(5e-3 error/slice) * (10 slices) = 5e-2``. Для детальнішого обговорення розподілу бюджету похибки по зрізах переглянь [цей посібник](https://qiskit.github.io/qiskit-addon-obp/how_tos/truncate_operator_terms.html). ```python # Run the same experiment but truncate observable terms with small coefficients bp_obs_trunc, remaining_slices_trunc, metadata = backpropagate( observable, slices, operator_budget=op_budget, truncation_error_budget=truncation_error_budget ) # Recombine the slices remaining after backpropagation bp_circuit_trunc = combine_slices(remaining_slices_trunc, include_barriers=True) print(f"Backpropagated {metadata.num_backpropagated_slices} slices.") print( f"New observable has {len(bp_obs_trunc.paulis)} terms, which can be combined into {len(bp_obs_trunc.group_commuting(qubit_wise=True))} groups.\n" f"After truncation, the error in our observable is bounded by {metadata.accumulated_error(0):.3e}" ) print( f"Note that backpropagating one more slice would result in {metadata.backpropagation_history[-1].num_paulis[0]} terms " f"across {metadata.backpropagation_history[-1].num_qwc_groups} groups." ) print("The remaining circuit after backpropagation looks as follows:") bp_circuit_trunc.draw("mpl", scale=0.6) ``` ```text Backpropagated 10 slices. New observable has 19 terms, which can be combined into 8 groups. After truncation, the error in our observable is bounded by 4.933e-02 Note that backpropagating one more slice would result in 27 terms across 13 groups. The remaining circuit after backpropagation looks as follows: ```  ### Тепер, коли у нас є зменшені анзаці та розширені спостережувані оператори, ми можемо транспілювати наші експерименти для Backend. \{#now-that-we-have-our-reduced-ansatze-and-expanded-observables-we-can-transpile-our-experiments-to-the-backend} Тут ми використаємо 14-Qubit [FakeMelbourneV2](https://quantum.cloud.ibm.com/docs/api/qiskit-ibm-runtime/fake-provider-fake-melbourne-v2) з [qiskit-ibm-runtime](https://quantum.cloud.ibm.com/docs/api/qiskit-ibm-runtime), щоб продемонструвати, як виконати транспіляцію для QPU Backend. ```python from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager from qiskit_ibm_runtime.fake_provider import FakeMelbourneV2 # Specify a backend and a pass manager for transpilation backend = FakeMelbourneV2() pm = generate_preset_pass_manager(backend=backend, optimization_level=1) # Transpile original experiment circuit_isa = pm.run(circuit) observable_isa = observable.apply_layout(circuit_isa.layout) # Transpile backpropagated experiment bp_circuit_isa = pm.run(bp_circuit) bp_obs_isa = bp_obs.apply_layout(bp_circuit_isa.layout) # Transpile the backpropagated experiment with truncated observable terms bp_circuit_trunc_isa = pm.run(bp_circuit_trunc) bp_obs_trunc_isa = bp_obs_trunc.apply_layout(bp_circuit_trunc_isa.layout) ``` ## Крок 3: Виконання квантових експериментів \{#step-3-execute-quantum-experiments} ### Обчислення значення очікування \{#calculate-expectation-value} Нарешті, ми можемо запустити експерименти зі зворотним поширенням і порівняти їх із повним експериментом за допомогою безшумного [StatevectorEstimator](https://quantum.cloud.ibm.com/docs/api/qiskit/qiskit.primitives.StatevectorEstimator). Можна побачити, що значення очікування після зворотного поширення без відкидання еквівалентне точному значенню в межах числової точності. Значення очікування на операторі з відкинутими доданками має деяку похибку порядку ``1e-4``, що знаходиться в межах очікуваного допуску. **Примітка:** Ми використовуємо примітив Estimator на основі вектора стану, щоб проілюструвати вплив відкидання на вихідні дані. Для запуску на Backend, для якого були транспільовані експерименти на Кроці 2, слід імпортувати [EstimatorV2](https://quantum.cloud.ibm.com/docs/api/qiskit-ibm-runtime/estimator-v2) з ``qiskit-ibm-runtime`` і передати екземпляр Backend до конструктора. ```python from qiskit.primitives import StatevectorEstimator as Estimator estimator = Estimator() # Run the experiments using Estimator primitive result_exact = estimator.run([(circuit_isa, observable_isa)]).result()[0].data.evs.item() result_bp = estimator.run([(bp_circuit_isa, bp_obs_isa)]).result()[0].data.evs.item() result_bp_trunc = ( estimator.run([(bp_circuit_trunc_isa, bp_obs_trunc_isa)]).result()[0].data.evs.item() ) print(f"Exact expectation value: {result_exact}") print(f"Backpropagated expectation value: {result_bp}") print(f"Backpropagated expectation value with truncation: {result_bp_trunc}") print(f" - Expected Error for truncated observable: {metadata.accumulated_error(0):.3e}") print(f" - Observed Error for truncated observable: {abs(result_exact - result_bp_trunc):.3e}") ``` ```text Exact expectation value: 0.8854160687717507 Backpropagated expectation value: 0.8854160687717532 Backpropagated expectation value with truncation: 0.8850236647156059 - Expected Error for truncated observable: 4.933e-02 - Observed Error for truncated observable: 3.924e-04 ``` <TutorialFeedback />
