Приблизна квантова компіляція для схем еволюції в часі

Оцінка використання: П'ять хвилин на процесорі Eagle (ПРИМІТКА: Це лише оцінка. Ваш час виконання може відрізнятися.)

Передумови

Цей підручник демонструє, як реалізувати Приблизну квантову компіляцію з використанням тензорних мереж (AQC-Tensor) з Qiskit для покращення продуктивності квантових схем. Ми застосовуємо AQC-Tensor у контексті троттерізованої еволюції в часі для зменшення глибини схеми при збереженні точності моделювання, дотримуючись фреймворку Qiskit для підготовки стану та оптимізації. Ви навчитеся створювати ансац-схему малої глибини з початкової схеми Троттера, оптимізувати її за допомогою тензорних мереж та підготувати для виконання на квантовому обладнанні.

Основна мета полягає в моделюванні еволюції в часі для модельного гамільтоніана зі зменшеною глибиною схеми. Це досягається за допомогою доповнення Qiskit AQC-Tensor, qiskit-addon-aqc-tensor, яке використовує тензорні мережі, зокрема матричні добуткові стани (MPS), для стиснення та оптимізації початкової схеми. Шляхом ітеративних налаштувань стиснута ансац-схема зберігає точність відносно оригінальної схеми, залишаючись виконуваною на найближчому квантовому обладнанні. Більше деталей можна знайти у відповідній документації з простим прикладом для початку роботи.

Приблизна квантова компіляція особливо вигідна для квантових симуляцій, що перевищують час когерентності обладнання, оскільки вона дозволяє виконувати складні симуляції більш ефективно. Цей підручник проведе Вас через налаштування робочого процесу AQC-Tensor у Qiskit, охоплюючи ініціалізацію гамільтоніана, генерацію схем Троттера та транспіляцію фінальної оптимізованої схеми для цільового пристрою.

Вимоги

Перед початком роботи з цим підручником переконайтеся, що у Вас встановлено наступне:

Qiskit SDK v1.0 або новішу версію, з підтримкою візуалізації
Qiskit Runtime v0.22 або новішу версію (pip install qiskit-ibm-runtime)
Доповнення Qiskit AQC-Tensor (pip install 'qiskit-addon-aqc-tensor[aer,quimb-jax]')

Налаштування

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-aqc-tensor qiskit-addon-utils qiskit-ibm-runtime quimb rustworkx scipy

import numpy as np
import quimb.tensor
import datetime
import matplotlib.pyplot as plt

from scipy.optimize import OptimizeResult, minimize

from qiskit.quantum_info import SparsePauliOp, Pauli
from qiskit.transpiler import CouplingMap
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit import QuantumCircuit
from qiskit.synthesis import SuzukiTrotter

from qiskit_addon_utils.problem_generators import (
    generate_time_evolution_circuit,
)
from qiskit_addon_aqc_tensor.ansatz_generation import (
    generate_ansatz_from_circuit,
)
from qiskit_addon_aqc_tensor.objective import MaximizeStateFidelity
from qiskit_addon_aqc_tensor.simulation.quimb import QuimbSimulator
from qiskit_addon_aqc_tensor.simulation import tensornetwork_from_circuit
from qiskit_addon_aqc_tensor.simulation import compute_overlap

from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import EstimatorV2 as Estimator

from rustworkx.visualization import graphviz_draw

Частина I. Приклад малого масштабу

Перша частина цього підручника використовує приклад малого масштабу з 10 вузлами для ілюстрації процесу відображення задачі квантового моделювання на виконувану квантову схему. Тут ми дослідимо динаміку 10-вузлової моделі XXZ, що дозволить нам побудувати та оптимізувати керовану квантову схему перед масштабуванням до більших систем.

Модель XXZ широко вивчається у фізиці для дослідження спінових взаємодій та магнітних властивостей. Ми налаштуємо гамільтоніан так, щоб він мав відкриті граничні умови з залежними від вузла взаємодіями між сусідніми вузлами вздовж ланцюга.

Модельний гамільтоніан та спостережувана величина

Гамільтоніан для нашої 10-вузлової моделі XXZ визначається як:

\hat{\mathcal{H}}_{XXZ} = \sum_{i=1}^{L-1} J_{i,(i+1)}\left(X_i X_{(i+1)}+Y_i Y_{(i+1)}+ 2\cdot Z_i Z_{(i+1)} \right) \, ,

де $J_{i,(i+1)}$ є випадковим коефіцієнтом, що відповідає ребру $(i, i+1)$ , а $L=10$ є кількістю вузлів.

Моделюючи еволюцію цієї системи зі зменшеною глибиною схеми, ми можемо отримати уявлення про використання AQC-Tensor для стиснення та оптимізації схем.

Налаштування гамільтоніана та спостережуваної величини

Перш ніж відобразити нашу задачу, нам потрібно налаштувати карту зв'язку, гамільтоніан та спостережувану величину для 10-вузлової моделі XXZ.

# L is the number of sites, also the length of the 1D spin chain
L = 10

# Generate the coupling map
edge_list = [(i - 1, i) for i in range(1, L)]
# Generate an edge-coloring so we can make hw-efficient circuits
even_edges = edge_list[::2]
odd_edges = edge_list[1::2]
coupling_map = CouplingMap(edge_list)

# Generate random coefficients for our XXZ Hamiltonian
np.random.seed(0)
Js = np.random.rand(L - 1) + 0.5 * np.ones(L - 1)
hamiltonian = SparsePauliOp(Pauli("I" * L))
for i, edge in enumerate(even_edges + odd_edges):
    hamiltonian += SparsePauliOp.from_sparse_list(
        [
            ("XX", (edge), Js[i] / 2),
            ("YY", (edge), Js[i] / 2),
            ("ZZ", (edge), Js[i]),
        ],
        num_qubits=L,
    )

# Generate a ZZ observable between the two middle qubits
observable = SparsePauliOp.from_sparse_list(
    [("ZZ", (L // 2 - 1, L // 2), 1.0)], num_qubits=L
)

print("Hamiltonian:", hamiltonian)
print("Observable:", observable)
graphviz_draw(coupling_map.graph, method="circo")

Hamiltonian: SparsePauliOp(['IIIIIIIIII', 'IIIIIIIIXX', 'IIIIIIIIYY', 'IIIIIIIIZZ', 'IIIIIIXXII', 'IIIIIIYYII', 'IIIIIIZZII', 'IIIIXXIIII', 'IIIIYYIIII', 'IIIIZZIIII', 'IIXXIIIIII', 'IIYYIIIIII', 'IIZZIIIIII', 'XXIIIIIIII', 'YYIIIIIIII', 'ZZIIIIIIII', 'IIIIIIIXXI', 'IIIIIIIYYI', 'IIIIIIIZZI', 'IIIIIXXIII', 'IIIIIYYIII', 'IIIIIZZIII', 'IIIXXIIIII', 'IIIYYIIIII', 'IIIZZIIIII', 'IXXIIIIIII', 'IYYIIIIIII', 'IZZIIIIIII'],
              coeffs=[1.        +0.j, 0.52440675+0.j, 0.52440675+0.j, 1.0488135 +0.j,
 0.60759468+0.j, 0.60759468+0.j, 1.21518937+0.j, 0.55138169+0.j,
 0.55138169+0.j, 1.10276338+0.j, 0.52244159+0.j, 0.52244159+0.j,
 1.04488318+0.j, 0.4618274 +0.j, 0.4618274 +0.j, 0.9236548 +0.j,
 0.57294706+0.j, 0.57294706+0.j, 1.14589411+0.j, 0.46879361+0.j,
 0.46879361+0.j, 0.93758721+0.j, 0.6958865 +0.j, 0.6958865 +0.j,
 1.391773  +0.j, 0.73183138+0.j, 0.73183138+0.j, 1.46366276+0.j])
Observable: SparsePauliOp(['IIIIZZIIII'],
              coeffs=[1.+0.j])

Output of the previous code cell

Маючи визначений гамільтоніан, ми можемо перейти до побудови початкового стану.

# Generate an initial state
initial_state = QuantumCircuit(L)
for i in range(L):
    if i % 2:
        initial_state.x(i)

Крок 1: Відображення класичних вхідних даних на квантову задачу

Тепер, коли ми сконструювали гамільтоніан, що визначає спін-спінові взаємодії та зовнішні магнітні поля, які характеризують систему, ми виконуємо три основні кроки в робочому процесі AQC-Tensor:

Генерація оптимізованої схеми AQC: Використовуючи троттерізацію, ми апроксимуємо початкову еволюцію, яка потім стискається для зменшення глибини схеми.
Створення схеми еволюції в часі для решти часу: Захоплюємо еволюцію для часу, що залишився, після початкового сегмента.
Об'єднання схем: Зливаємо оптимізовану схему AQC зі схемою еволюції для решти часу в повну схему еволюції в часі, готову до виконання.

Цей підхід створює ансац малої глибини для цільової еволюції, підтримуючи ефективне моделювання в межах обмежень найближчого квантового обладнання.

Визначення частини еволюції в часі для класичного моделювання

Наша мета — змоделювати еволюцію в часі модельного гамільтоніана, визначеного раніше, використовуючи еволюцію Троттера. Щоб зробити цей процес ефективним для квантового обладнання, ми розділяємо еволюцію на два сегменти:

Початковий сегмент: Ця початкова частина еволюції, від $t_i = 0.0$ до $t_f = 0.2$ , може бути змодельована за допомогою MPS і може бути ефективно "скомпільована" за допомогою AQC-Tensor. Використовуючи доповнення Qiskit AQC-Tensor, ми генеруємо стиснуту схему для цього сегмента, яку називаємо aqc_target_circuit. Оскільки цей сегмент буде змодельовано на симуляторі тензорної мережі, ми можемо дозволити собі використовувати більшу кількість шарів Троттера без істотного впливу на апаратні ресурси. Ми встановлюємо aqc_target_num_trotter_steps = 32 для цього сегмента.
Наступний сегмент: Ця частина еволюції, що залишилася, від $t = 0.2$ до $t = 0.4$ , буде виконана на квантовому обладнанні, що позначається як subsequent_circuit. Враховуючи обмеження обладнання, ми прагнемо використовувати якомога менше шарів Троттера для підтримки керованої глибини схеми. Для цього сегмента ми використовуємо subsequent_num_trotter_steps = 3.

Вибір часу розділення

Ми вибираємо $t = 0.2$ як час розділення для балансування класичної можливості моделювання з можливістю виконання на обладнанні. На початку еволюції заплутаність у моделі XXZ залишається достатньо низькою для точної апроксимації класичними методами, такими як MPS.

При виборі часу розділення гарною порадою є вибір точки, де заплутаність все ще є керованою класично, але захоплює достатню частину еволюції для спрощення частини, що виконується на обладнанні. Може знадобитися метод проб і помилок для знаходження найкращого балансу для різних гамільтоніанів.

# Generate the AQC target circuit (initial segment)
aqc_evolution_time = 0.2
aqc_target_num_trotter_steps = 32

aqc_target_circuit = initial_state.copy()
aqc_target_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_target_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

# Generate the subsequent circuit
subsequent_num_trotter_steps = 3
subsequent_evolution_time = 0.2

subsequent_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=subsequent_num_trotter_steps),
    time=subsequent_evolution_time,
)

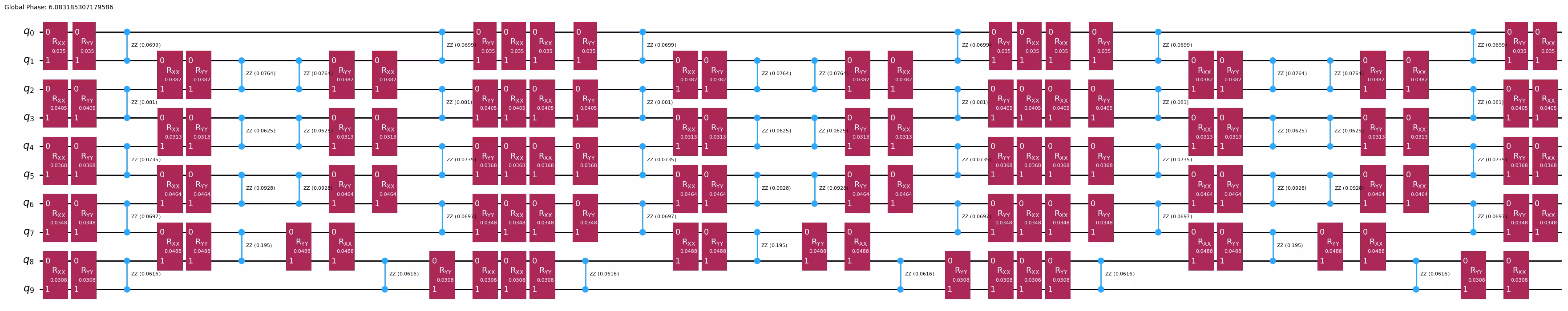

subsequent_circuit.draw("mpl", fold=-1)

Output of the previous code cell

Щоб забезпечити значуще порівняння, ми згенеруємо дві додаткові схеми:

Схема порівняння AQC: Ця схема еволюціонує до aqc_evolution_time, але використовує ту саму тривалість кроку Троттера, що й subsequent_circuit. Вона служить порівнянням до aqc_target_circuit, показуючи еволюцію, яку ми спостерігали б без використання збільшеної кількості кроків Троттера. Ми будемо називати цю схему aqc_comparison_circuit.
Еталонна схема: Ця схема використовується як базова лінія для отримання точного результату. Вона моделює повну еволюцію за допомогою тензорних мереж для обчислення точного результату, забезпечуючи еталон для оцінки ефективності AQC-Tensor. Ми будемо називати цю схему reference_circuit.

# Generate the AQC comparison circuit
aqc_comparison_num_trotter_steps = int(
    subsequent_num_trotter_steps
    / subsequent_evolution_time
    * aqc_evolution_time
)
print(
    "Number of Trotter steps for comparison:",
    aqc_comparison_num_trotter_steps,
)

aqc_comparison_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_comparison_num_trotter_steps),
    time=aqc_evolution_time,
)

Number of Trotter steps for comparison: 3

# Generate the reference circuit
evolution_time = 0.4
reps = 200

reference_circuit = initial_state.copy()
reference_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=reps),
        time=evolution_time,
    ),
    inplace=True,
)

Генерація ансаца та початкових параметрів зі схеми Троттера з меншою кількістю кроків

Тепер, коли ми сконструювали наші чотири схеми, давайте перейдемо до робочого процесу AQC-Tensor. Спочатку ми конструюємо "хорошу" схему, яка має той самий час еволюції, що й цільова схема, але з меншою кількістю кроків Троттера (і, отже, меншою кількістю шарів).

Потім ми передаємо цю "хорошу" схему до функції generate_ansatz_from_circuit AQC-Tensor. Ця функція аналізує двокубітний зв'язок схеми і повертає дві речі:

Загальну параметризовану ансац-схему з тим самим двокубітним зв'язком, що й вхідна схема.
Параметри, які, будучи підставленими в ансац, дають вхідну (хорошу) схему.

Незабаром ми візьмемо ці параметри та ітеративно налаштуємо їх, щоб наблизити ансац-схему якомога ближче до цільового MPS.

aqc_ansatz_num_trotter_steps = 1

aqc_good_circuit = initial_state.copy()
aqc_good_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_ansatz_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

aqc_ansatz, aqc_initial_parameters = generate_ansatz_from_circuit(
    aqc_good_circuit
)

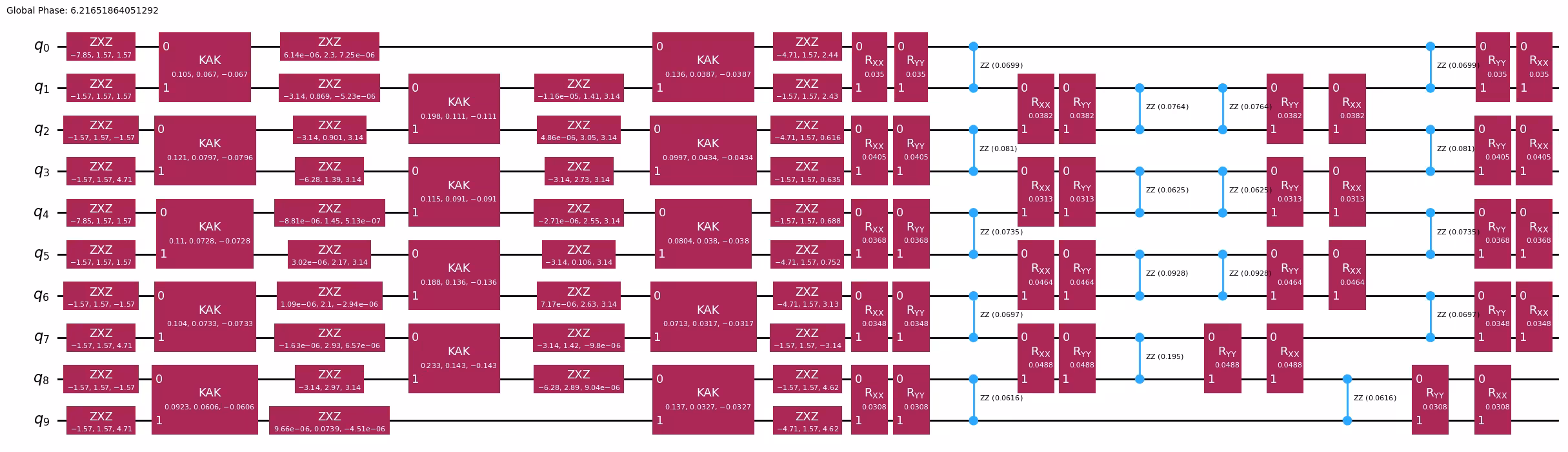

aqc_ansatz.draw("mpl", fold=-1)

Output of the previous code cell

print(f"AQC Comparison circuit: depth {aqc_comparison_circuit.depth()}")
print(f"Target circuit:         depth {aqc_target_circuit.depth()}")
print(
    f"Ansatz circuit:         depth {aqc_ansatz.depth()}, with {len(aqc_initial_parameters)} parameters"
)

AQC Comparison circuit: depth 36
Target circuit:         depth 385
Ansatz circuit:         depth 7, with 156 parameters

Вибір налаштувань для моделювання тензорної мережі

Тут ми використовуємо симулятор схем матричного добуткового стану Quimb разом з jax для забезпечення градієнта.

simulator_settings = QuimbSimulator(
    quimb.tensor.CircuitMPS, autodiff_backend="jax"
)

Далі ми будуємо представлення MPS цільового стану, який буде апроксимовано за допомогою AQC-Tensor. Це представлення забезпечує ефективну обробку заплутаності, надаючи компактний опис квантового стану для подальшої оптимізації.

aqc_target_mps = tensornetwork_from_circuit(
    aqc_target_circuit, simulator_settings
)
print("Target MPS maximum bond dimension:", aqc_target_mps.psi.max_bond())

# Obtains the reference MPS, where we can obtain the exact expectation value by examining the `local_expectation``
reference_mps = tensornetwork_from_circuit(
    reference_circuit, simulator_settings
)
reference_expval = reference_mps.local_expectation(
    quimb.pauli("Z") & quimb.pauli("Z"), (L // 2 - 1, L // 2)
).real.item()
print("Reference MPS maximum bond dimension:", reference_mps.psi.max_bond())

Target MPS maximum bond dimension: 5
Reference MPS maximum bond dimension: 7

Зверніть увагу, що вибравши більшу кількість кроків Троттера для цільового стану, ми ефективно зменшили його помилку Троттера порівняно з початковою схемою. Ми можемо оцінити точність ( $|\langle \psi_1 | \psi_2 \rangle|^2$ ) між станом, підготовленим початковою схемою, і цільовим станом, щоб кількісно визначити цю різницю.

good_mps = tensornetwork_from_circuit(aqc_good_circuit, simulator_settings)
starting_fidelity = abs(compute_overlap(good_mps, aqc_target_mps)) ** 2
print("Starting fidelity:", starting_fidelity)

Starting fidelity: 0.9982464959067222

Оптимізація параметрів ансаца за допомогою обчислень MPS

На цьому кроці ми оптимізуємо параметри ансаца шляхом мінімізації простої функції вартості, MaximizeStateFidelity, використовуючи оптимізатор L-BFGS з SciPy. Ми вибираємо критерій зупинки для точності, який забезпечує, що вона перевищує точність початкової схеми без AQC-Tensor. Коли цей поріг досягнуто, стиснута схема демонструватиме як нижчу помилку Троттера, так і зменшену глибину порівняно з оригінальною схемою. Використовуючи додатковий час ЦП, подальша оптимізація може продовжувати підвищувати точність.

# Setting values for the optimization
aqc_stopping_fidelity = 1
aqc_max_iterations = 500

stopping_point = 1.0 - aqc_stopping_fidelity
objective = MaximizeStateFidelity(
    aqc_target_mps, aqc_ansatz, simulator_settings
)

def callback(intermediate_result: OptimizeResult):
    fidelity = 1 - intermediate_result.fun
    print(
        f"{datetime.datetime.now()} Intermediate result: Fidelity {fidelity:.8f}"
    )
    if intermediate_result.fun < stopping_point:
        # Good enough for now
        raise StopIteration

result = minimize(
    objective,
    aqc_initial_parameters,
    method="L-BFGS-B",
    jac=True,
    options={"maxiter": aqc_max_iterations},
    callback=callback,
)
if (
    result.status
    not in (
        0,
        1,
        99,
    )
):  # 0 => success; 1 => max iterations reached; 99 => early termination via StopIteration
    raise RuntimeError(
        f"Optimization failed: {result.message} (status={result.status})"
    )

print(f"Done after {result.nit} iterations.")
aqc_final_parameters = result.x

2025-04-14 11:46:52.174235 Intermediate result: Fidelity 0.99795851
2025-04-14 11:46:52.218249 Intermediate result: Fidelity 0.99822826
2025-04-14 11:46:52.280924 Intermediate result: Fidelity 0.99829675
2025-04-14 11:46:52.356214 Intermediate result: Fidelity 0.99832474
2025-04-14 11:46:52.411609 Intermediate result: Fidelity 0.99836131
2025-04-14 11:46:52.453747 Intermediate result: Fidelity 0.99839954
2025-04-14 11:46:52.496184 Intermediate result: Fidelity 0.99846517
2025-04-14 11:46:52.542046 Intermediate result: Fidelity 0.99865029
2025-04-14 11:46:52.583679 Intermediate result: Fidelity 0.99872332
2025-04-14 11:46:52.628732 Intermediate result: Fidelity 0.99892359
2025-04-14 11:46:52.690386 Intermediate result: Fidelity 0.99900640
2025-04-14 11:46:52.759398 Intermediate result: Fidelity 0.99907169
2025-04-14 11:46:52.819496 Intermediate result: Fidelity 0.99911423
2025-04-14 11:46:52.884505 Intermediate result: Fidelity 0.99918716
2025-04-14 11:46:52.947919 Intermediate result: Fidelity 0.99921278
2025-04-14 11:46:53.012808 Intermediate result: Fidelity 0.99924853
2025-04-14 11:46:53.083626 Intermediate result: Fidelity 0.99928797
2025-04-14 11:46:53.153235 Intermediate result: Fidelity 0.99933028
2025-04-14 11:46:53.221371 Intermediate result: Fidelity 0.99935757
2025-04-14 11:46:53.286211 Intermediate result: Fidelity 0.99938140
2025-04-14 11:46:53.352391 Intermediate result: Fidelity 0.99940964
2025-04-14 11:46:53.420472 Intermediate result: Fidelity 0.99944051
2025-04-14 11:46:53.486279 Intermediate result: Fidelity 0.99946828
2025-04-14 11:46:53.552338 Intermediate result: Fidelity 0.99948723
2025-04-14 11:46:53.618688 Intermediate result: Fidelity 0.99951011
2025-04-14 11:46:53.690878 Intermediate result: Fidelity 0.99954718
2025-04-14 11:46:53.762725 Intermediate result: Fidelity 0.99956267
2025-04-14 11:46:53.829784 Intermediate result: Fidelity 0.99958949
2025-04-14 11:46:53.897477 Intermediate result: Fidelity 0.99960498
2025-04-14 11:46:53.954633 Intermediate result: Fidelity 0.99961308
2025-04-14 11:46:54.010125 Intermediate result: Fidelity 0.99962894
2025-04-14 11:46:54.064717 Intermediate result: Fidelity 0.99964121
2025-04-14 11:46:54.118892 Intermediate result: Fidelity 0.99964348
2025-04-14 11:46:54.183236 Intermediate result: Fidelity 0.99964860
2025-04-14 11:46:54.245521 Intermediate result: Fidelity 0.99965695
2025-04-14 11:46:54.305792 Intermediate result: Fidelity 0.99966398
2025-04-14 11:46:54.355819 Intermediate result: Fidelity 0.99967816
2025-04-14 11:46:54.409580 Intermediate result: Fidelity 0.99968293
2025-04-14 11:46:54.457979 Intermediate result: Fidelity 0.99968936
2025-04-14 11:46:54.505891 Intermediate result: Fidelity 0.99969223
2025-04-14 11:46:54.551084 Intermediate result: Fidelity 0.99970009
2025-04-14 11:46:54.601817 Intermediate result: Fidelity 0.99970724
2025-04-14 11:46:54.650097 Intermediate result: Fidelity 0.99970987
2025-04-14 11:46:54.714727 Intermediate result: Fidelity 0.99971237
2025-04-14 11:46:54.780052 Intermediate result: Fidelity 0.99971916
2025-04-14 11:46:54.871994 Intermediate result: Fidelity 0.99971940
2025-04-14 11:46:54.958244 Intermediate result: Fidelity 0.99972465
2025-04-14 11:46:55.011057 Intermediate result: Fidelity 0.99972763
2025-04-14 11:46:55.175339 Intermediate result: Fidelity 0.99972894
2025-04-14 11:46:56.688912 Intermediate result: Fidelity 0.99972894
Done after 50 iterations.

parameters = [float(param) for param in aqc_final_parameters]
print("Final parameters:", parameters)

Final parameters: [-7.853983035039254, 1.5707966468427772, 1.5707962768868613, -1.570798010835122, 1.570794480409574, 1.5707972214146968, -1.570796593027083, 1.5707968206822998, -1.5707959018046258, -1.5707991700969144, 1.5707965852600927, 4.712386891737442, -7.853980840717957, 1.5707967508132654, 1.5707943162503217, -1.5707955382023582, 1.5707958007156742, 1.570796096113293, -1.5707928509846847, 1.5707971042943747, -1.570797909276557, -1.5707941020637393, 1.5707980179540793, 4.712389823219363, -1.5707928752386107, 1.5707996426312891, -1.5707975640471001, -1.570794132802984, 1.5707944361599957, 4.712390747060803, 0.1048818190315936, 0.06686710468840577, -0.0668645844756557, -3.1415923537135466, 1.2374931269696063, 6.323169390432535e-07, 3.53229204771738e-08, 2.1091105688681484, 6.283186439944202, 0.12152258846156239, 0.07961752617254866, -0.07961775088604585, -1.6564278051174865e-06, 2.0771163596472384, 3.141592651630471, -6.283185775192653, 1.7691609006726954, 3.1415922910116216, 0.19837572065074083, 0.11114901449078964, -0.11115124544944892, -3.141591983034976, 0.8570788408766729, 4.201601390404146e-07, -3.141593736550978, 0.34652010942396333, 6.283186232785291, 0.13606356527241956, 0.03891676349289617, -0.03891524189533726, -1.5707965732853424, 1.5707968967088564, -0.3086133992238162, 1.5707957152428194, 1.5707968398959653, -0.32062737993080026, 0.11027416939993417, 0.0726167290795046, -0.07262020423334464, -2.3729431959735024e-06, 1.8204437429254703, 9.299060301196612e-07, -3.141592899563451, 2.103269568939461, 3.1415937539734626, 0.11536891854817125, 0.09099022308254198, -0.09098864958606581, -3.1415913307373127, 2.078429034357281, -1.509777998069368e-06, -3.1415922600663255, 1.5189162645358172, -3.1415878461323583, 0.09999070991480716, 0.04352011445148391, -0.04351849541849812, -1.570797642506462, 1.570795238023824, 0.8903442644396505, 1.5707962698006606, 1.5707946765132268, 0.9098791754570567, 0.10448284343424026, 0.07317037684936827, -0.07316718173961152, -3.141592682240966, 2.1665363080039612, -7.450882112394189e-07, -5.771181304929921e-07, 2.615334999517103, -3.1415914971653898, 0.1890887078648001, 0.13578163074571992, -0.13578078143610256, 7.156734195912883e-07, 1.7915385305413096, -5.188866034727312e-07, 1.2827742939197711e-06, 1.2348316581417487, 6.28318357406372, 0.08061187643781703, 0.03820789039271876, -0.03820731868804904, 1.5707964027727628, 1.570798734462218, 4.387336153720882, -1.570795722044763, 1.570798457375325, 4.450361734163248, 0.092360147257953, 0.06047700345049011, -0.06048592856713045, -3.141591214829027, 2.6593289993286047, -2.366937342261038e-07, 8.112162974032695e-08, 1.8907014631413432, 8.355881261853104e-07, 0.23303641819370874, 0.14331998953606456, -0.1433194488304741, -3.141591621822901, 0.7455776479558791, 3.1415914520163586, -3.1415933560496105, 0.7603938554148255, -1.6230983177616282e-06, 0.07186349688535713, 0.03197144517771341, -0.031971177878588546, -4.712389048748508, 1.5707948403165752, 1.2773619319829186, -1.5707990802172127, 1.5707957676951863, 1.289083769394045, 0.13644999397718796, 0.032761460443590046, -0.032762060585195645, -1.5707977610073176, 1.5707964181578042, -3.4826435600366983, -4.712389691708343, 1.570794277502252, 2.799088046133275]

На цьому етапі необхідно лише знайти фінальні параметри для ансатц-схеми. Після цього ми можемо об'єднати оптимізовану AQC-схему з рештою схеми еволюції, щоб створити повну схему часової еволюції для виконання на квантовому обладнанні.

aqc_final_circuit = aqc_ansatz.assign_parameters(aqc_final_parameters)
aqc_final_circuit.compose(subsequent_circuit, inplace=True)
aqc_final_circuit.draw("mpl", fold=-1)

Output of the previous code cell

Нам також потрібно об'єднати нашу aqc_comparison_circuit з рештою схеми еволюції. Ця схема буде використовуватися для порівняння продуктивності AQC-Tensor-оптимізованої схеми з оригінальною схемою.

aqc_comparison_circuit.compose(subsequent_circuit, inplace=True)
aqc_comparison_circuit.draw("mpl", fold=-1)

Output of the previous code cell

Крок 2: Оптимізація задачі для виконання на квантовому обладнанні

Виберіть обладнання. Тут ми використаємо будь-який із доступних пристроїв IBM Quantum®, що має принаймні 127 кубітів.

service = QiskitRuntimeService()
backend = service.least_busy(min_num_qubits=127)
print(backend)

Ми транспілюємо PUB (схему та спостережувані) відповідно до ISA (Instruction Set Architecture) бекенду. Встановлюючи optimization_level=3, транспілятор оптимізує схему для розміщення на одновимірному ланцюгу кубітів, зменшуючи шум, який впливає на точність схеми. Після того, як схеми перетворено у формат, сумісний з бекендом, ми застосовуємо відповідне перетворення до спостережуваних, щоб переконатися, що вони відповідають зміненому розташуванню кубітів.

pass_manager = generate_preset_pass_manager(
    backend=backend, optimization_level=3
)
isa_circuit = pass_manager.run(aqc_final_circuit)
isa_observable = observable.apply_layout(isa_circuit.layout)
print("Observable info:", isa_observable)
print("Circuit depth:", isa_circuit.depth())
isa_circuit.draw("mpl", fold=-1, idle_wires=False)

Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZ'],
              coeffs=[1.+0.j])
Circuit depth: 111

Output of the previous code cell

Виконайте транспіляцію для схеми порівняння.

isa_comparison_circuit = pass_manager.run(aqc_comparison_circuit)
isa_comparison_observable = observable.apply_layout(
    isa_comparison_circuit.layout
)
print("Observable info:", isa_comparison_observable)
print("Circuit depth:", isa_comparison_circuit.depth())
isa_comparison_circuit.draw("mpl", fold=-1, idle_wires=False)

Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZ'],
              coeffs=[1.+0.j])
Circuit depth: 158

Output of the previous code cell

Крок 3: Виконання з використанням примітивів Qiskit

На цьому кроці ми виконуємо транспільовану схему на квантовому обладнанні (або симульованому бекенді). Використовуючи клас EstimatorV2 з qiskit_ibm_runtime, ми налаштовуємо оцінювач для запуску схеми та вимірювання вказаного спостережуваного. Результат завдання надає очікуваний результат для спостережуваного, даючи нам уявлення про продуктивність схеми на цільовому обладнанні.

estimator = Estimator(backend)
job = estimator.run([(isa_circuit, isa_observable)])
print("Job ID:", job.job_id())
job.result()

Job ID: czyhqdxd8drg008hx0yg

PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), ensemble_standard_error=np.ndarray(<shape=(), dtype=float64>)), metadata={'shots': 4096, 'target_precision': 0.015625, 'circuit_metadata': {}, 'resilience': {}, 'num_randomizations': 32})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': False, 'enable_measure': True, 'num_randomizations': 'auto', 'shots_per_randomization': 'auto', 'interleave_randomizations': True, 'strategy': 'active-accum'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': False, 'pec_mitigation': False}, 'version': 2})

Виконайте схему порівняння.

job_comparison = estimator.run([(isa_comparison_circuit, isa_observable)])
print("Job Comparison ID:", job.job_id())
job_comparison.result()

Job Comparison ID: czyhqdxd8drg008hx0yg

PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), ensemble_standard_error=np.ndarray(<shape=(), dtype=float64>)), metadata={'shots': 4096, 'target_precision': 0.015625, 'circuit_metadata': {}, 'resilience': {}, 'num_randomizations': 32})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': False, 'enable_measure': True, 'num_randomizations': 'auto', 'shots_per_randomization': 'auto', 'interleave_randomizations': True, 'strategy': 'active-accum'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': False, 'pec_mitigation': False}, 'version': 2})

Крок 4: Постобробка та повернення результату в бажаному класичному форматі

У цьому випадку реконструкція не потрібна. Ми можемо безпосередньо дослідити результат, отримавши доступ до очікуваного значення з виконаного виводу.

# AQC results
hw_results = job.result()
hw_results_dicts = [pub_result.data.__dict__ for pub_result in hw_results]
hw_expvals = [
    pub_result_data["evs"].tolist() for pub_result_data in hw_results_dicts
]
aqc_expval = hw_expvals[0]

# AQC comparison results
hw_comparison_results = job_comparison.result()
hw_comparison_results_dicts = [
    pub_result.data.__dict__ for pub_result in hw_comparison_results
]
hw_comparison_expvals = [
    pub_result_data["evs"].tolist()
    for pub_result_data in hw_comparison_results_dicts
]
aqc_compare_expval = hw_comparison_expvals[0]

print(f"Exact:         \t{reference_expval:.4f}")
print(
    f"AQC:           \t{aqc_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_expval):.4f}"
)
print(
    f"AQC Comparison:\t{aqc_compare_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_compare_expval):.4f}"
)

Exact:         	-0.5252
AQC:           	-0.4903, |∆| = 0.0349
AQC Comparison:	0.5424, |∆| = 1.0676

Стовпчикова діаграма для порівняння результатів AQC, порівняльної та точної схем.

plt.style.use("seaborn-v0_8")

labels = ["AQC Result", "AQC Comparison Result"]
values = [abs(aqc_expval), abs(aqc_compare_expval)]

plt.figure(figsize=(10, 6))
bars = plt.bar(labels, values, color=["tab:blue", "tab:purple"])
plt.axhline(
    y=abs(reference_expval), color="red", linestyle="--", label="Exact Result"
)
plt.xlabel("Results")
plt.ylabel("Absolute Expected Value")
plt.title("AQC Result vs AQC Comparison Result (Absolute Values)")
plt.legend()
for bar in bars:
    y_val = bar.get_height()
    plt.text(
        bar.get_x() + bar.get_width() / 2.0,
        y_val,
        round(y_val, 2),
        va="bottom",
    )
plt.show()

Output of the previous code cell

Частина II: масштабування

Друга частина цього посібника базується на попередньому прикладі, масштабуючись до більшої системи з 50 вузлами, ілюструючи, як відобразити складніші задачі квантового моделювання на виконувані квантові ланцюги. Тут ми досліджуємо динаміку 50-вузлової моделі XXZ, що дозволяє нам побудувати та оптимізувати значний квантовий ланцюг, який відображає більш реалістичні розміри системи.

Гамільтоніан для нашої 50-вузлової моделі XXZ визначається як:

\hat{\mathcal{H}}_{XXZ} = \sum_{i=1}^{L-1} J_{i,(i+1)}\left(X_i X_{(i+1)}+Y_i Y_{(i+1)}+ 2\cdot Z_i Z_{(i+1)} \right) \, ,

де $J_{i,(i+1)}$ — випадковий коефіцієнт, що відповідає ребру $(i, i+1)$ , а $L=50$ — кількість вузлів. Визначте карту з'єднань та ребра для гамільтоніана.

L = 50  # L = length of our 1D spin chain

# Generate the edge list for this spin-chain
edge_list = [(i - 1, i) for i in range(1, L)]
# Generate an edge-coloring so we can make hw-efficient circuits
even_edges = edge_list[::2]
odd_edges = edge_list[1::2]

# Instantiate a CouplingMap object
coupling_map = CouplingMap(edge_list)

# Generate random coefficients for our XXZ Hamiltonian
np.random.seed(0)
Js = np.random.rand(L - 1) + 0.5 * np.ones(L - 1)

hamiltonian = SparsePauliOp(Pauli("I" * L))
for i, edge in enumerate(even_edges + odd_edges):
    hamiltonian += SparsePauliOp.from_sparse_list(
        [
            ("XX", (edge), Js[i] / 2),
            ("YY", (edge), Js[i] / 2),
            ("ZZ", (edge), Js[i]),
        ],
        num_qubits=L,
    )

observable = SparsePauliOp.from_sparse_list(
    [("ZZ", (L // 2 - 1, L // 2), 1.0)], num_qubits=L
)

# Generate an initial state
L = hamiltonian.num_qubits
initial_state = QuantumCircuit(L)
for i in range(L):
    if i % 2:
        initial_state.x(i)

Крок 1: Відображення класичних вхідних даних на квантову задачу

Для цієї більшої задачі ми починаємо з побудови гамільтоніана для 50-вузлової моделі XXZ, визначаючи спін-спінові взаємодії та зовнішні магнітні поля для всіх вузлів. Після цього ми виконуємо три основні кроки:

Генерація оптимізованого ланцюга AQC: Використовуйте троттеризацію для апроксимації початкової еволюції, а потім стисніть цей сегмент для зменшення глибини ланцюга.
Створення ланцюга еволюції для решти часу: Захопіть залишкову еволюцію в часі за межами початкового сегмента.
Об'єднання ланцюгів: Об'єднайте оптимізований ланцюг AQC з ланцюгом залишкової еволюції, щоб створити повний ланцюг еволюції в часі, готовий до виконання. Згенеруйте цільовий ланцюг AQC (початковий сегмент).

aqc_evolution_time = 0.2
aqc_target_num_trotter_steps = 32

aqc_target_circuit = initial_state.copy()
aqc_target_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_target_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

Згенеруйте наступний ланцюг (залишковий сегмент).

subsequent_num_trotter_steps = 3
subsequent_evolution_time = 0.2

subsequent_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=subsequent_num_trotter_steps),
    time=subsequent_evolution_time,
)

Згенеруйте порівняльний ланцюг AQC (початковий сегмент, але з тією ж кількістю кроків Троттера, що й наступний ланцюг).

# Generate the AQC comparison circuit
aqc_comparison_num_trotter_steps = int(
    subsequent_num_trotter_steps
    / subsequent_evolution_time
    * aqc_evolution_time
)
print(
    "Number of Trotter steps for comparison:",
    aqc_comparison_num_trotter_steps,
)

aqc_comparison_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_comparison_num_trotter_steps),
    time=aqc_evolution_time,
)

Number of Trotter steps for comparison: 3

Згенеруйте еталонний ланцюг.

evolution_time = 0.4
reps = 200

reference_circuit = initial_state.copy()
reference_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=reps),
        time=evolution_time,
    ),
    inplace=True,
)

Згенеруйте ансатц і початкові параметри з ланцюга Троттера з меншою кількістю кроків.

aqc_ansatz_num_trotter_steps = 1

aqc_good_circuit = initial_state.copy()
aqc_good_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_ansatz_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

aqc_ansatz, aqc_initial_parameters = generate_ansatz_from_circuit(
    aqc_good_circuit
)

print(f"AQC Comparison circuit: depth {aqc_comparison_circuit.depth()}")
print(f"Target circuit:         depth {aqc_target_circuit.depth()}")
print(
    f"Ansatz circuit:         depth {aqc_ansatz.depth()}, with {len(aqc_initial_parameters)} parameters"
)

AQC Comparison circuit: depth 36
Target circuit:         depth 385
Ansatz circuit:         depth 7, with 816 parameters

Встановіть налаштування для моделювання тензорної мережі, а потім побудуйте представлення матричного продукту стану цільового стану для оптимізації. Потім оцініть точність між початковим ланцюгом і цільовим станом, щоб кількісно визначити різницю в помилці Троттера.

simulator_settings = QuimbSimulator(
    quimb.tensor.CircuitMPS, autodiff_backend="jax"
)

# Build the matrix-product representation of the state to be approximated by AQC
aqc_target_mps = tensornetwork_from_circuit(
    aqc_target_circuit, simulator_settings
)
print("Target MPS maximum bond dimension:", aqc_target_mps.psi.max_bond())

# Obtains the reference MPS, where we can obtain the exact expectation value by examining the `local_expectation``
reference_mps = tensornetwork_from_circuit(
    reference_circuit, simulator_settings
)
reference_expval = reference_mps.local_expectation(
    quimb.pauli("Z") & quimb.pauli("Z"), (L // 2 - 1, L // 2)
).real.item()

# Compute the starting fidelity
good_mps = tensornetwork_from_circuit(aqc_good_circuit, simulator_settings)
starting_fidelity = abs(compute_overlap(good_mps, aqc_target_mps)) ** 2
print("Starting fidelity:", starting_fidelity)

Target MPS maximum bond dimension: 5
Starting fidelity: 0.9926466919924161

Щоб оптимізувати параметри ансатцу, ми мінімізуємо функцію вартості MaximizeStateFidelity, використовуючи оптимізатор L-BFGS з SciPy, з критерієм зупинки, налаштованим на перевищення точності початкового ланцюга без AQC-Tensor. Це гарантує, що стиснений ланцюг має як нижчу помилку Троттера, так і зменшену глибину.

# Setting values for the optimization
aqc_stopping_fidelity = 1
aqc_max_iterations = 500

stopping_point = 1.0 - aqc_stopping_fidelity
objective = MaximizeStateFidelity(
    aqc_target_mps, aqc_ansatz, simulator_settings
)

def callback(intermediate_result: OptimizeResult):
    fidelity = 1 - intermediate_result.fun
    print(
        f"{datetime.datetime.now()} Intermediate result: Fidelity {fidelity:.8f}"
    )
    if intermediate_result.fun < stopping_point:
        # Good enough for now
        raise StopIteration

result = minimize(
    objective,
    aqc_initial_parameters,
    method="L-BFGS-B",
    jac=True,
    options={"maxiter": aqc_max_iterations},
    callback=callback,
)
if (
    result.status
    not in (
        0,
        1,
        99,
    )
):  # 0 => success; 1 => max iterations reached; 99 => early termination via StopIteration
    raise RuntimeError(
        f"Optimization failed: {result.message} (status={result.status})"
    )

print(f"Done after {result.nit} iterations.")
aqc_final_parameters = result.x

2025-04-14 11:48:28.705807 Intermediate result: Fidelity 0.99795851
2025-04-14 11:48:28.743265 Intermediate result: Fidelity 0.99822826
2025-04-14 11:48:28.776629 Intermediate result: Fidelity 0.99829675
2025-04-14 11:48:28.816153 Intermediate result: Fidelity 0.99832474
2025-04-14 11:48:28.856437 Intermediate result: Fidelity 0.99836131
2025-04-14 11:48:28.896432 Intermediate result: Fidelity 0.99839954
2025-04-14 11:48:28.936670 Intermediate result: Fidelity 0.99846517
2025-04-14 11:48:28.982069 Intermediate result: Fidelity 0.99865029
2025-04-14 11:48:29.026130 Intermediate result: Fidelity 0.99872332
2025-04-14 11:48:29.067426 Intermediate result: Fidelity 0.99892359
2025-04-14 11:48:29.110742 Intermediate result: Fidelity 0.99900640
2025-04-14 11:48:29.161362 Intermediate result: Fidelity 0.99907169
2025-04-14 11:48:29.207933 Intermediate result: Fidelity 0.99911423
2025-04-14 11:48:29.266772 Intermediate result: Fidelity 0.99918716
2025-04-14 11:48:29.331727 Intermediate result: Fidelity 0.99921278
2025-04-14 11:48:29.401694 Intermediate result: Fidelity 0.99924853
2025-04-14 11:48:29.467980 Intermediate result: Fidelity 0.99928797
2025-04-14 11:48:29.533281 Intermediate result: Fidelity 0.99933028
2025-04-14 11:48:29.600833 Intermediate result: Fidelity 0.99935757
2025-04-14 11:48:29.670816 Intermediate result: Fidelity 0.99938140
2025-04-14 11:48:29.736928 Intermediate result: Fidelity 0.99940964
2025-04-14 11:48:29.802931 Intermediate result: Fidelity 0.99944051
2025-04-14 11:48:29.869177 Intermediate result: Fidelity 0.99946828
2025-04-14 11:48:29.940156 Intermediate result: Fidelity 0.99948723
2025-04-14 11:48:30.005751 Intermediate result: Fidelity 0.99951011
2025-04-14 11:48:30.070853 Intermediate result: Fidelity 0.99954718
2025-04-14 11:48:30.139171 Intermediate result: Fidelity 0.99956267
2025-04-14 11:48:30.210506 Intermediate result: Fidelity 0.99958949
2025-04-14 11:48:30.279647 Intermediate result: Fidelity 0.99960498
2025-04-14 11:48:30.348016 Intermediate result: Fidelity 0.99961308
2025-04-14 11:48:30.414311 Intermediate result: Fidelity 0.99962894
2025-04-14 11:48:30.488910 Intermediate result: Fidelity 0.99964121
2025-04-14 11:48:30.561298 Intermediate result: Fidelity 0.99964348
2025-04-14 11:48:30.632214 Intermediate result: Fidelity 0.99964860
2025-04-14 11:48:30.705703 Intermediate result: Fidelity 0.99965695
2025-04-14 11:48:30.775679 Intermediate result: Fidelity 0.99966398
2025-04-14 11:48:30.842629 Intermediate result: Fidelity 0.99967816
2025-04-14 11:48:30.912357 Intermediate result: Fidelity 0.99968293
2025-04-14 11:48:30.979420 Intermediate result: Fidelity 0.99968936
2025-04-14 11:48:31.049196 Intermediate result: Fidelity 0.99969223
2025-04-14 11:48:31.125391 Intermediate result: Fidelity 0.99970009
2025-04-14 11:48:31.201256 Intermediate result: Fidelity 0.99970724
2025-04-14 11:48:31.272424 Intermediate result: Fidelity 0.99970987
2025-04-14 11:48:31.338907 Intermediate result: Fidelity 0.99971237
2025-04-14 11:48:31.404800 Intermediate result: Fidelity 0.99971916
2025-04-14 11:48:31.475226 Intermediate result: Fidelity 0.99971940
2025-04-14 11:48:31.547746 Intermediate result: Fidelity 0.99972465
2025-04-14 11:48:31.622827 Intermediate result: Fidelity 0.99972763
2025-04-14 11:48:31.819516 Intermediate result: Fidelity 0.99972894
2025-04-14 11:48:33.444538 Intermediate result: Fidelity 0.99972894
Done after 50 iterations.

parameters = [float(param) for param in aqc_final_parameters]

Побудуйте фінальний ланцюг для транспіляції, зібравши оптимізований ансатц з ланцюгом залишкової еволюції в часі.

aqc_final_circuit = aqc_ansatz.assign_parameters(aqc_final_parameters)
aqc_final_circuit.compose(subsequent_circuit, inplace=True)

aqc_comparison_circuit.compose(subsequent_circuit, inplace=True)

Крок 2: Оптимізація задачі для виконання на квантовому обладнанні

Виберіть бекенд.

service = QiskitRuntimeService()
backend = service.least_busy(min_num_qubits=127)
print(backend)

Транспілюйте завершений ланцюг на цільове обладнання, підготувавши його до виконання. Отриманий ланцюг ISA можна потім відправити для виконання на бекенді.

pass_manager = generate_preset_pass_manager(
    backend=backend, optimization_level=3
)
isa_circuit = pass_manager.run(aqc_final_circuit)
isa_observable = observable.apply_layout(isa_circuit.layout)
print("Observable info:", isa_observable)
print("Circuit depth:", isa_circuit.depth())
isa_circuit.draw("mpl", fold=-1, idle_wires=False)

Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII'],
              coeffs=[1.+0.j])
Circuit depth: 122

Output of the previous code cell

isa_comparison_circuit = pass_manager.run(aqc_comparison_circuit)
isa_comparison_observable = observable.apply_layout(
    isa_comparison_circuit.layout
)
print("Observable info:", isa_comparison_observable)
print("Circuit depth:", isa_comparison_circuit.depth())
isa_comparison_circuit.draw("mpl", fold=-1, idle_wires=False)

Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII'],
              coeffs=[1.+0.j])
Circuit depth: 158

Output of the previous code cell

Крок 3: Виконання з використанням примітивів Qiskit

На цьому кроці ми запускаємо транспільований ланцюг на квантовому обладнанні (або симульованому бекенді), використовуючи EstimatorV2 з qiskit_ibm_runtime для вимірювання вказаного спостережуваного. Результат завдання надасть цінну інформацію про продуктивність ланцюга на цільовому обладнанні.

Для цього прикладу більшого масштабу ми дослідимо, як використовувати EstimatorOptions для кращого керування та контролю параметрів нашого експерименту на обладнанні. Хоча ці налаштування є необов'язковими, вони корисні для відстеження параметрів експерименту та уточнення опцій виконання для оптимальних результатів.

Для повного списку доступних опцій виконання зверніться до документації qiskit-ibm-runtime.

twirling_options = {
    "enable_gates": True,
    "enable_measure": True,
    "num_randomizations": 300,
    "shots_per_randomization": 100,
    "strategy": "active",
}

zne_options = {
    "amplifier": "gate_folding",
    "noise_factors": [1, 2, 3],
    "extrapolated_noise_factors": list(np.linspace(0, 3, 31)),
    "extrapolator": ["exponential", "linear", "fallback"],
}

meas_learning_options = {
    "num_randomizations": 512,
    "shots_per_randomization": 512,
}

resilience_options = {
    "measure_mitigation": True,
    "zne_mitigation": True,
    "zne": zne_options,
    "measure_noise_learning": meas_learning_options,
}

estimator_options = {
    "resilience": resilience_options,
    "twirling": twirling_options,
}

estimator = Estimator(backend, options=estimator_options)

job = estimator.run([(isa_circuit, isa_observable)])
print("Job ID:", job.job_id())
job.result()

Job ID: czyjx6crxz8g008f63r0

PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), evs_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), ensemble_stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), evs_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>), stds_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>)), metadata={'shots': 30000, 'target_precision': 0.005773502691896258, 'circuit_metadata': {}, 'resilience': {'zne': {'extrapolator': 'exponential'}}, 'num_randomizations': 300})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': True, 'enable_measure': True, 'num_randomizations': 300, 'shots_per_randomization': 100, 'interleave_randomizations': True, 'strategy': 'active'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': True, 'pec_mitigation': False, 'zne': {'noise_factors': [1, 2, 3], 'extrapolator': ['exponential', 'linear', 'fallback'], 'extrapolated_noise_factors': [0, 0.1, 0.2, 0.30000000000000004, 0.4, 0.5, 0.6000000000000001, 0.7000000000000001, 0.8, 0.9, 1, 1.1, 1.2000000000000002, 1.3, 1.4000000000000001, 1.5, 1.6, 1.7000000000000002, 1.8, 1.9000000000000001, 2, 2.1, 2.2, 2.3000000000000003, 2.4000000000000004, 2.5, 2.6, 2.7, 2.8000000000000003, 2.9000000000000004, 3]}}, 'version': 2})

job_comparison = estimator.run([(isa_comparison_circuit, isa_observable)])
print("Job Comparison ID:", job.job_id())
job_comparison.result()

Job Comparison ID: czyjx6crxz8g008f63r0

PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), evs_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), ensemble_stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), evs_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>), stds_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>)), metadata={'shots': 30000, 'target_precision': 0.005773502691896258, 'circuit_metadata': {}, 'resilience': {'zne': {'extrapolator': 'exponential'}}, 'num_randomizations': 300})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': True, 'enable_measure': True, 'num_randomizations': 300, 'shots_per_randomization': 100, 'interleave_randomizations': True, 'strategy': 'active'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': True, 'pec_mitigation': False, 'zne': {'noise_factors': [1, 2, 3], 'extrapolator': ['exponential', 'linear', 'fallback'], 'extrapolated_noise_factors': [0, 0.1, 0.2, 0.30000000000000004, 0.4, 0.5, 0.6000000000000001, 0.7000000000000001, 0.8, 0.9, 1, 1.1, 1.2000000000000002, 1.3, 1.4000000000000001, 1.5, 1.6, 1.7000000000000002, 1.8, 1.9000000000000001, 2, 2.1, 2.2, 2.3000000000000003, 2.4000000000000004, 2.5, 2.6, 2.7, 2.8000000000000003, 2.9000000000000004, 3]}}, 'version': 2})

Крок 4: Постобробка та повернення результату в бажаному класичному форматі

Тут реконструкція не потрібна, як раніше; ми можемо безпосередньо отримати доступ до очікуваного значення з виводу виконання для перевірки результату.

# AQC results
hw_results = job.result()
hw_results_dicts = [pub_result.data.__dict__ for pub_result in hw_results]
hw_expvals = [
    pub_result_data["evs"].tolist() for pub_result_data in hw_results_dicts
]
aqc_expval = hw_expvals[0]

# AQC comparison results
hw_comparison_results = job_comparison.result()
hw_comparison_results_dicts = [
    pub_result.data.__dict__ for pub_result in hw_comparison_results
]
hw_comparison_expvals = [
    pub_result_data["evs"].tolist()
    for pub_result_data in hw_comparison_results_dicts
]
aqc_compare_expval = hw_comparison_expvals[0]

print(f"Exact:         \t{reference_expval:.4f}")
print(
    f"AQC:           \t{aqc_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_expval):.4f}"
)
print(
    f"AQC Comparison:\t{aqc_compare_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_compare_expval):.4f}"
)

Exact:         	-0.5888
AQC:           	-0.4809, |∆| = 0.1078
AQC Comparison:	1.1764, |∆| = 1.7652

Побудуйте графік результатів для AQC, порівняння та точних ланцюгів для 50-вузлової моделі XXZ.

labels = ["AQC Result", "AQC Comparison Result"]
values = [abs(aqc_expval), abs(aqc_compare_expval)]

plt.figure(figsize=(10, 6))
bars = plt.bar(labels, values, color=["tab:blue", "tab:purple"])
plt.axhline(
    y=abs(reference_expval), color="red", linestyle="--", label="Exact Result"
)
plt.xlabel("Results")
plt.ylabel("Absolute Expected Value")
plt.title("AQC Result vs AQC Comparison Result (Absolute Values)")
plt.legend()
for bar in bars:
    y_val = bar.get_height()
    plt.text(
        bar.get_x() + bar.get_width() / 2.0,
        y_val,
        round(y_val, 2),
        va="bottom",
    )

plt.show()

Output of the previous code cell

Висновок

Цей посібник продемонстрував, як використовувати апроксимаційну квантову компіляцію з тензорними мережами (AQC-Tensor) для стиснення та оптимізації ланцюгів для моделювання квантової динаміки в масштабі. Використовуючи як малі, так і великі моделі Гайзенберга, ми застосували AQC-Tensor для зменшення глибини ланцюга, необхідної для троттеризованої еволюції в часі. Генеруючи параметризований ансатц зі спрощеного ланцюга Троттера та оптимізуючи його за допомогою методів матричного продукту стану (MPS), ми досягли апроксимації цільової еволюції з низькою глибиною, яка є водночас точною та ефективною.

Робочий процес тут підкреслює ключові переваги AQC-Tensor для масштабування квантових симуляцій:

Значне стиснення ланцюга: AQC-Tensor зменшив глибину ланцюга, необхідну для складної еволюції в часі, підвищуючи його здійсненність на поточних пристроях.
Ефективна оптимізація: Підхід MPS забезпечив надійну основу для оптимізації параметрів, балансуючи точність з обчислювальною ефективністю.
Готове до виконання на обладнанні: Транспіляція фінального оптимізованого ланцюга гарантувала, що він відповідає обмеженням цільового квантового обладнання.

У міру появи більших квантових пристроїв і більш досконалих алгоритмів такі методи, як AQC-Tensor, стануть необхідними для виконання складних квантових симуляцій на апаратурі ближньої перспективи, демонструючи обнадійливий прогрес у керуванні глибиною та точністю для масштабованих квантових застосувань.

Опитування посібника

Будь ласка, візьміть участь у цьому короткому опитуванні, щоб надати відгук про цей посібник. Ваші думки допоможуть нам покращити наш контент і досвід користувачів.

Link to survey

Передумови​

Вимоги​

Налаштування​

Частина I. Приклад малого масштабу​

Модельний гамільтоніан та спостережувана величина​

Налаштування гамільтоніана та спостережуваної величини​

Крок 1: Відображення класичних вхідних даних на квантову задачу​

Визначення частини еволюції в часі для класичного моделювання​

Вибір часу розділення​

Генерація ансаца та початкових параметрів зі схеми Троттера з меншою кількістю кроків​

Вибір налаштувань для моделювання тензорної мережі​

Оптимізація параметрів ансаца за допомогою обчислень MPS​

Крок 2: Оптимізація задачі для виконання на квантовому обладнанні​

Крок 3: Виконання з використанням примітивів Qiskit​

Крок 4: Постобробка та повернення результату в бажаному класичному форматі​

Частина II: масштабування​

Крок 1: Відображення класичних вхідних даних на квантову задачу​

Крок 2: Оптимізація задачі для виконання на квантовому обладнанні​

Крок 3: Виконання з використанням примітивів Qiskit​

Крок 4: Постобробка та повернення результату в бажаному класичному форматі​

Висновок​

Опитування посібника​

Передумови

Вимоги

Налаштування

Частина I. Приклад малого масштабу

Модельний гамільтоніан та спостережувана величина

Налаштування гамільтоніана та спостережуваної величини

Крок 1: Відображення класичних вхідних даних на квантову задачу

Визначення частини еволюції в часі для класичного моделювання

Вибір часу розділення

Генерація ансаца та початкових параметрів зі схеми Троттера з меншою кількістю кроків

Вибір налаштувань для моделювання тензорної мережі

Оптимізація параметрів ансаца за допомогою обчислень MPS

Крок 2: Оптимізація задачі для виконання на квантовому обладнанні

Крок 3: Виконання з використанням примітивів Qiskit

Крок 4: Постобробка та повернення результату в бажаному класичному форматі

Частина II: масштабування

Крок 1: Відображення класичних вхідних даних на квантову задачу

Крок 2: Оптимізація задачі для виконання на квантовому обладнанні

Крок 3: Виконання з використанням примітивів Qiskit

Крок 4: Постобробка та повернення результату в бажаному класичному форматі

Висновок

Опитування посібника
